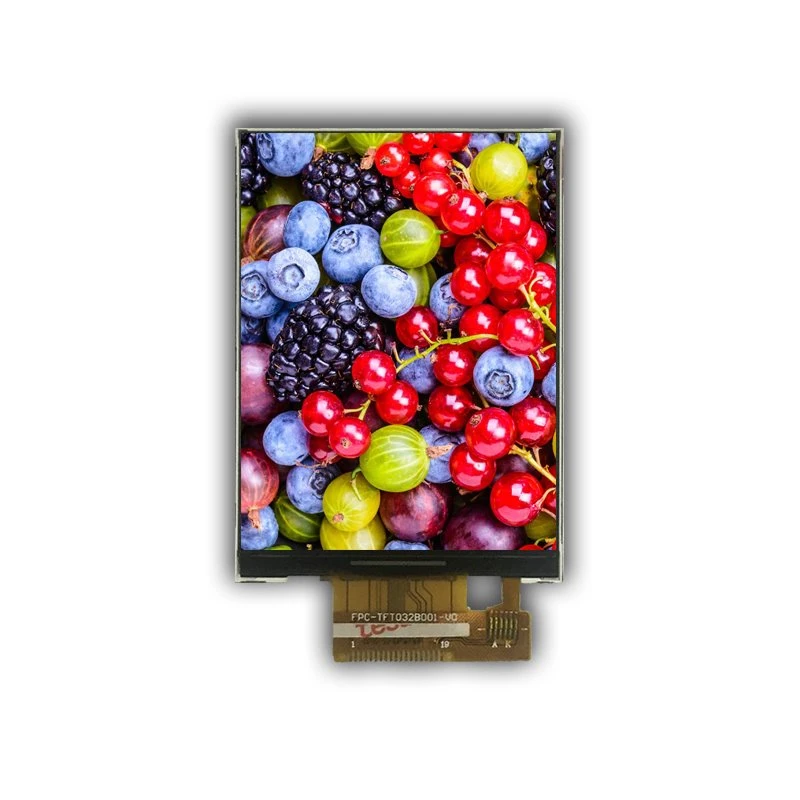

2.8-инчни ТФТ ЛЦД екран 240*320 СТ7789 МЦУ интерфејс мали екран

1. Дисплеји са течним кристалима захтевају контролу напона да би генерисали сиву скалу. ТФТ користи транзисторе танког филма за генерисање напона за контролу приказа управљања течним кристалима. Када се течни кристал стави између горњег и доњег слоја стакла, формира се паралелни плочасти кондензатор, који називамо ЦЛЦ (кондензатор течног кристала). Његова величина је око 0.1пФ, али у практичним применама, овај кондензатор не може да одржи напон до следећи пут када се подаци на екрану ажурирају. То јест, када ТФТ напуни овај кондензатор, не може да одржи напон до следећег пута када ТФТ напуни ову тачку. (Са општом фреквенцијом ажурирања слике од 60Хз, треба је одржавати око 16мс.) Као резултат тога, ако се напон промени, приказана сива скала ће бити нетачна. Због тога се у дизајн панела обично додаје кондензатор за складиштење ЦС (кондензатор за складиштење је око 0,5пФ) да би се обезбедио напон пуњења. Може се чувати до следећег ажурирања екрана. Али да будемо прецизни, сам ТФТ нарастао на стаклу је само прекидач направљен од транзистора. Његов главни задатак је да одреди да ли напон на ЛЦД драјверу извора треба да буде напуњен до ове тачке. Што се тиче тога колико високо ову тачку треба напунити Висок напон да би се приказао какву врсту сиве скале одређује екстерни драјвер ЛЦД извора.

2. Заптивач и одстојник:

Постоје две структурне компоненте: лепак за оквир и одстојник. Сврха лепка за оквире је да омогући горњи и доњи слој стакла на ЛЦД панелу да се чврсто приањају и да обезбеди баријеру између молекула течних кристала у панелу и спољашњег света, тако да је лепак за оквир баш као и његово име. предлаже. , који окружује панел и ограничава молекуле течних кристала унутар панела. Одстојник углавном пружа подршку за горњи и доњи слој стакла. Мора бити равномерно распоређен на стакленој подлози. У супротном, када неравномерна дистрибуција доведе до окупљања неких одстојника, то ће ометати пролаз светлости и неће моћи да одржи одговарајући размак између горњег и доњег дела стакла, што резултира неравномерном расподелом електричног поља. , чиме утиче на перформансе течног кристала у нијансама сиве.

Величина ЛЦД-а: 2,8"
Тип панела: ИПС
Резолуција: 240РГБк320
Режим приказа: нормално црн
Број боја: 262К
Смер гледања: БЕСПЛАТНО
НТСЦ: 55%
Однос контраста: 500
Осветљење: 300 цд/м2
Величина модула: 49,9 (В) к 66,1 (В) к 2,4 (Д) мм
Активна површина панела: 43,2к57,6 мм
Корак пиксела:{{0}}.06к0.18 мм
Распоред пиксела: РГБ
Тежина: г
ИЦ драјвера: СТ7789В
Величина драјвера ИЦ РАМ: 1382400
Интерфејс: МЦУ
Радна температура: -20~+70 степен
Температура складиштења: -30~+80 степени
